平面鋼閘門一股是由可以上下移動的門n1-結構、埋固構件和啟閉閘門的機械設備三大部分所組成。
　　 <一)門葉結構的組成
　　門葉結構是用來封閉和開啟孔口的活動擋水結構。

門葉結構的組成

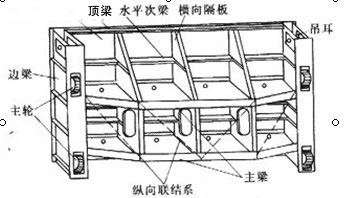

　　門葉結構是用來封閉和開啟孔口的活動擋水結構。平面鋼閘門的門葉結構總圖。由圖可見，門葉結構是由面板、梁格、橫向和縱向聯結系、行走支承(滾輪或滑 塊)以及止水等部件所組成。
　　(1)面板 用來直接擋水，并將承受的水壓力傳給梁格。面板通常設在閘門上游面，這樣可以避免梁格和行走支承浸沒于水中而聚積污物，也可以減少因r、』底過水而產生的振動。僅對靜水啟閉的閘門或當啟閉閘門時門底流速較小的閘門，為了設置止水的方便，面板可沒在閘門的下游面。

　　(2)梁格 梁格用來支承面板，以減少面板跨度而達到減少面板厚度的目的。梁格一般包括主梁、次梁(包 括水平次梁、豎直次梁、頂梁和底梁)和邊梁。它們共同支承著面板，并將面板傳來的水 壓力依次通過次粱、主梁、邊梁而后傳給閘門的行走支承。
　　(3)空 間聯結系 由于門葉結構是一個豎放的梁板結構，梁格白重是豎向的，而梁格 所承受水壓力卻是水平的，因此，要使每根梁都能處在它所承擔的外力作用的平面內，就必須用聯結系來保證整個梁格在閘門空間的相對位置。同時，聯結系還起到 增強門葉結構 在橫向豎平面內和縱向豎平面內剛度的作用。

　　橫向聯結系位于閘門橫向豎平面內， 其形式一般為實腹隔板式，也有桁架式。橫向聯結系用來支承頂梁、底梁 和水平次梁，并將所承受的力傳給主梁。同時，橫向聯結系保證著門葉結構在橫向豎平面內的剛度，不使門頂和門底產生過大的變形。
　　縱向聯結系一般采用桁架式或剛架式。桁架式 結構的桿件由橫向聯結系的下弦、主梁的下翼緣和 另設的斜桿所組成。這個桁架支承在邊梁上，其主要作用是承受門葉自重及其他 可能產生的豎向荷載，并配合橫向聯結系保證了整個門葉結構在空間的剛度。
　　(4)行走支承 為保證門葉結構上下移動的靈活性，需要在邊梁上設置滾輪或滑塊，這 些行走支承還將閘門上所承受的水壓力傳遞到埋設在門槽內的軌道上。
　　(5)吊具 用來連接啟閉機的牽引構件。
　　(6)止水 為了防止閘門漏水，在門葉結構與孔口周?chē)�之間的所有縫隙里需要設置止 水(也稱水封)。最常用的止水是固定在門葉結構上的定型橡皮止水。
　　(7)埋設構件
　　門槽的埋設構件主要有：行走支承的軌道、與止水橡皮相接觸的型鋼、 為保護門槽和孔口邊棱處的混凝土免遭破壞所設置的加固角鋼等。
　　由上述的結構組成可以知道：在擋水時閘門所承受的水壓力是沿著下列途徑傳遞到閘 墩上去的，即了解閘門結構的傳力途徑，對于掌握各種構件的受力情況和閘門的設計程序是有幫助的。
